La energía hidráulica es una energía verde empleada desde la antigüedad como energía mecánica. Es la energía renovable más antigua empleada en España. Supone el 20% de total instalado en España y un mas del 30% del total de las renovables en nuestro país. Es una fuente de energía renovable, inagotable, limpia y no emite ningún tipo de emisiones.

Energía hidráulica

Usos de la energía hidráulica

El aprovechamiento de la energía proveniente del agua fluvial en movimiento se ha aprovechado por el hombre de distintas formas.
Molinos de agua: Son aquellos ingenios que aprovechan el agua para mover una rueda que mediante una serie de engranajes que mueven grandes piedras que muelen cereal.
Elevación de aguas: Se emplea una gran noria que tiene una serie de cazoletas que al moverse el agua eleva las cazoletas y vierte el agua en una canalización que recoge el agua para distintos usos. Se usa en aguas fluviales con una cierta corriente, para diferenciarlo de norias de tracción animal.
Generación de electricidad: La forma más importante en el aprovechamiento de la energía del agua, es la que explicamos en esta pagina

¿Cómo funciona la energía hidráulica?

La energía hidráulica o hidroeléctrica se genera cuando hacemos pasar una corriente de agua, que está en una posición elevada a través de unas conducciones, donde tenemos una turbina unida a un generador a una altura menor.

El agua cae liberando la energía potencial, coge velocidad teniendo más energía cinética y al mover la turbina el generador pasa la energía mecánica a eléctrica.

Instalación energías renovables

Consulte con empresas instaladoras

Energía hidráulica en cascada

En esta página le mostramos los diferentes sistemas implantados en la provincia de Málaga entre los términos municipales de Alora, Ardales, Teba y Campillos.

Titulamos energía hidráulica en cascada, porque en la zona de los embalses Guadalhorce, Guadalteba, Conde del Guadalhorce y El Chorro, a medida que desciende el agua, nos encontramos con los diferentes sistemas de centrales hidroeléctricas de energía hidráulica: Pie de presa, Fluyente y reversible de bombeo.

Diferentes usos y tipos de energía renovable hidráulica

Central energía hidráulica pie de presa Conde Guadalhorce

Presa Conde del Guadalhorce también conocida como embalse El Chorro

Esta presa fue construida entre 1914 y 1921 por el ingeniero Rafal Benjumea y se abastece principalmente del Rio Turón, con nacimiento en Sierra Prieta.

Este fue el inicio de un ambicioso proyecto de energía hidroeléctrica, que tenía como objetivo  abastecer la provincia de Málaga  de electricidad y agua potable.

Bajo sus entrañas encontramos la central hidroeléctrica Conde del Guadalhorce.

Una impresionante obra de ingeniería para aquella época que aún sigue en funcionamiento.

Foto 1

Energía hidráulica pie de presa Conde Guadalhorce

Estas turbinas de pie de presa a través de energía hidráulica, estuvieron generando electricidad electricidad de forma reversible hasta el año 71, en el cual se pusieron en funcionamiento los embalses Guadalhorce y Guadalteba.

Para invertir las turbinas y subir el agua es necesaria energía electrica, como esta energía no se puede almacenar, se aprovechaba cuando había excedente de producción en otras centrales para subir el agua,

Actualmente solo generan corriente de forma descendente.

Foto 2

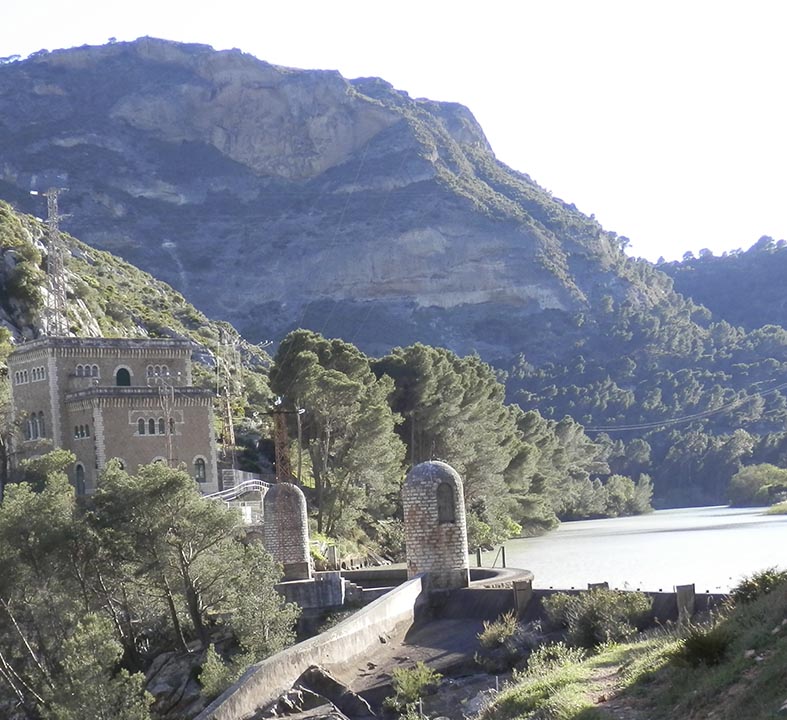

Remanso central Gaitanejo para abastecimento de centrales El Chorro y Conde Guadalhorce

Este remanso con rebosadero se realizo con una doble finalidad, alimentar las turbinas reversibles de la central hidráulica de la presa Conde del Guadalhorce.

La otra finalidad es alimentar la central de energía hidráulica fluyente El Chorro, cuyo canal de agua discurre paralelo al Caminito del Rey. El mantenimiento y construcción de este canal fue el motivo de realización del Caminito del Rey.

Este remanso se alimenta de los embalses Guadalhorce, Guadalteba y Conde del Guadalhorce.

Rebosadero remanso central hidroelectrica

Foto 3

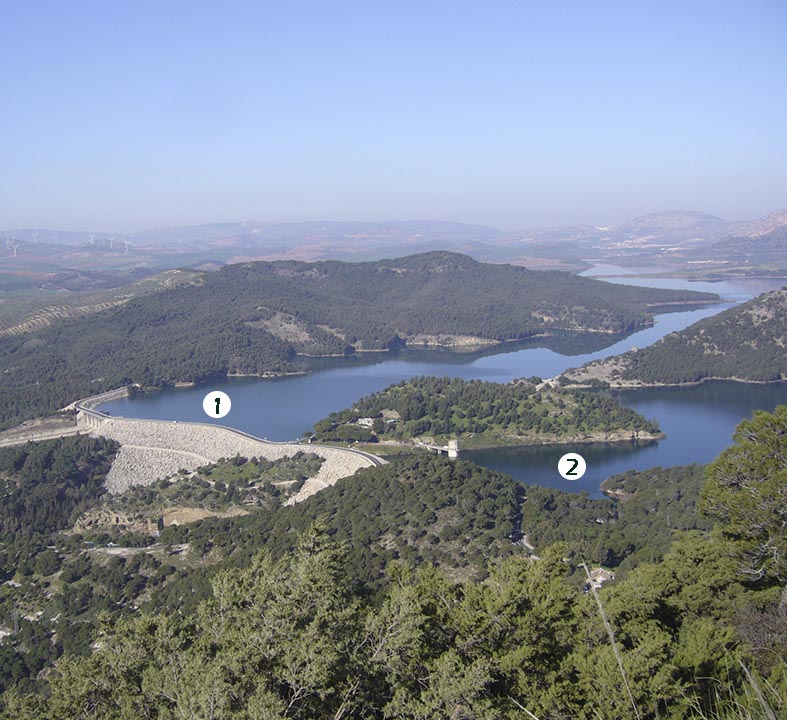

Central energía hidráulica pie de presa Guadalhorce y Guadalteba

Presas central energía hidráulica Guadalhorce y Guadalteba

Las obras de estas  iniciaron en  1966 y se dieron por finalizadas en 1973.

Presas de materiales sueltos y núcleo de arcilla de 75 m de altura desde cimiento.

A izquierda (1 Guadalteba) a derecha (2 Guadalhorce) Estas presas a una cota alta se comunican entre si y comparten el aliviadero de Guadalteba.

Las dos cuentan con torres de desagüé para limpieza de fondo y cuando realizan desembalse aprovechan para realizar la limpieza de fondo que generan un espectacular abanico de agua

Embalses conde guadalhorce y guadalteba

Foto 4

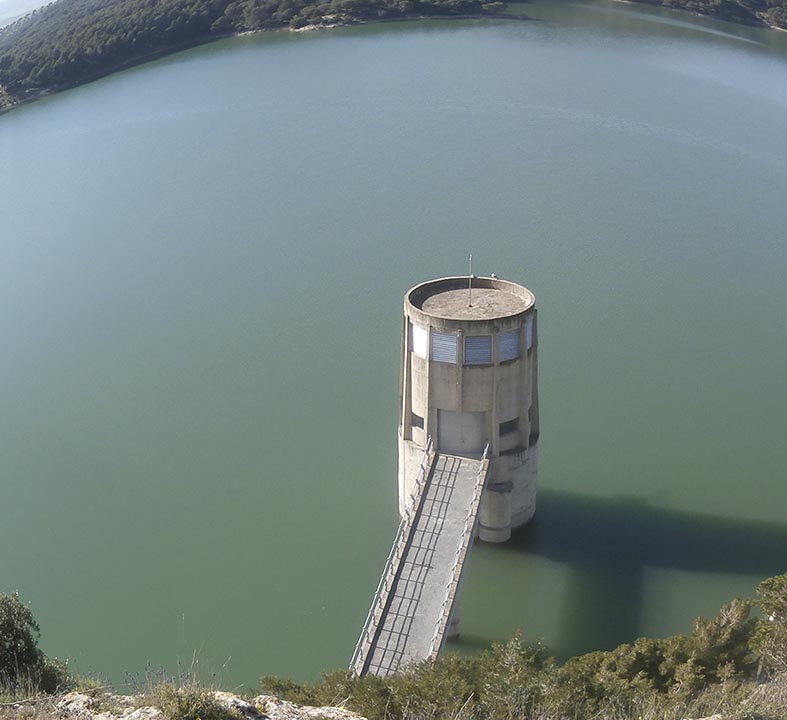

Torre conexión con turbinas de central pie de presa Guadalhorce

Los embalses Guadalhorce y Guadalteba cuentan cada uno con una torre, para el desembalse que están conectadas con las turbinas generadoras de energía hidráulica.

Cada torre tiene desagües a diferente altura, uno de ellos en el fondo de la torre el cual se activa a veces con el objetivo de quitar el barro que pueda tener acumulado el pantano en el fondo arrastrado de las campiñas, sobre todo después de las tormentas.

Este sistema ayuda a mantener el fondo limpio y alargar la vida, manteniendo la capacidad del embalse por largo ti tiempo dando un uso prolongado a este recurso de energía renovable.

Torre desdembalse hidroeectrica guadalhorce Energía hidráulica

Foto 5

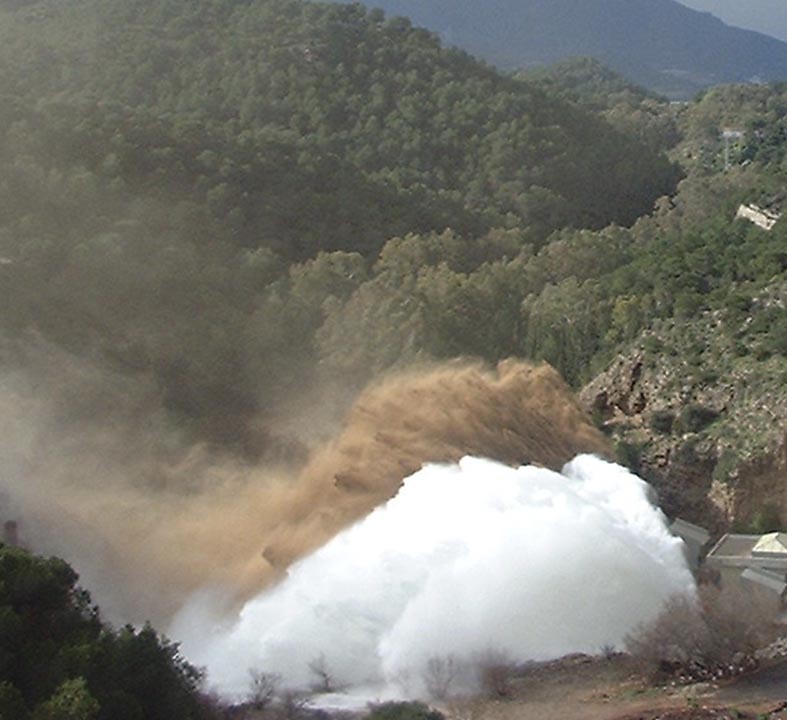

Salto de agua desembalse centran hidráulica Guadalhorce y Guadalteba

En esta foto de puede apreciar la central hidroeléctrica de los embalses Guadalhorce y Guadalteba desembalsando agua.

Al principio de la foto vemos agua limpia del embalse Guadalhorce la cual proviene de la toma más alta de la torre

Al fondo de la foto vemos el agua que sale más turbia, esta procede de embalse del Guadaltesba de la toma  limpieza de fondo.

Justo un poco antes de estos dos abanicos de agua, se encuentras las turbinas de esta central hidroeléctrica, la cual puede llegar a producir ¿? de energía eléctrica cuando se encuentra a pleno rendimiento.

Energía hidráulica

Foto 6

Central hidroeléctrica el chorro
Foto 1

Presa conde Guadalhorce

Foto 2

Central pie de presa

Foto 3

Remanso de Gaitanejo

Foto 4

Embalses conde Guadalhorce y Guadalteba

Foto 5

Torre de desembalse

Foto 6

Turbinas y salto de agua

Foto 8
Foto 9

Caminito del Rey

Foto 10

Central eléctrica fluyente

Foto 11

Tajo de la encantada

Foto 12

Central El Chorro

Foto 13

Mesa de Villaverde

Foto 7

Toma agua canal

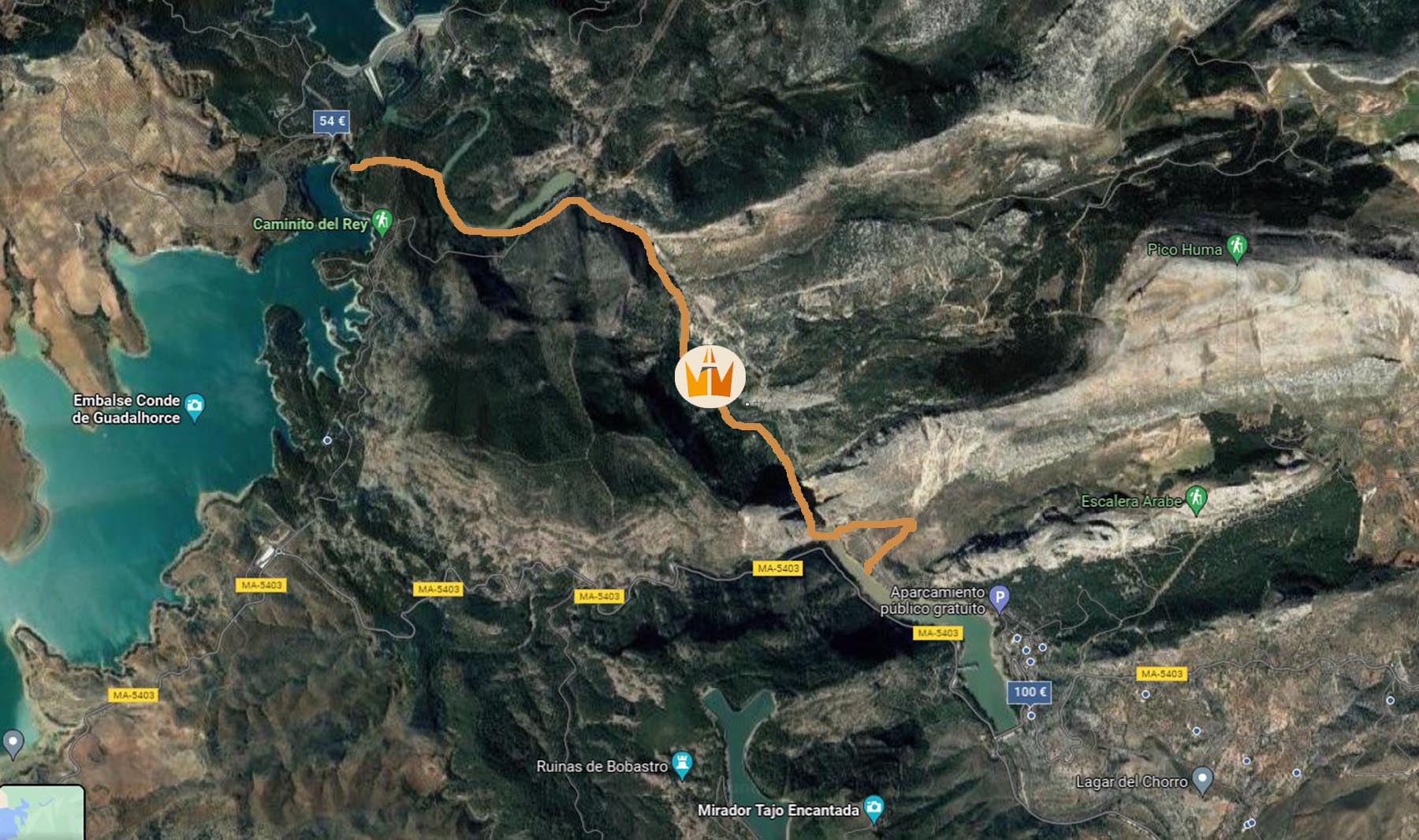

Central energía hidráulica fluyente - Caminito del Rey / El Chorro

Toma de agua central hidráulica fluyente

En este punto el río Guadalhorce hace un alto en su camino, pues se encuentra con este remanso, el cual suministra el canal que recorre paralelo al Caminito del Rey y abastece la central eléctrica hidráulica fluyente, nuevo chorro.

 La construcción y mantenimiento de este canal fue el motivo de la construcción del Caminito del Rey.

Energía hidráulica - Remanso rio guadalhorce par central hidroelectrica

Foto 7

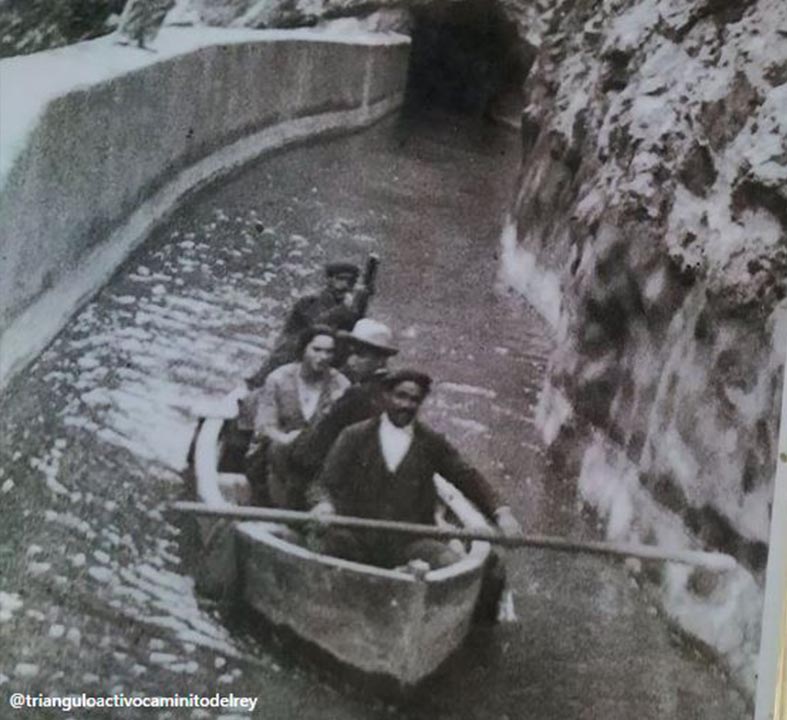

Canal de conducción agua

Este canal comunicaba el remanso de la central de  Gaitanejo, con el acueducto que es el tramo final, antes de su descenso pronunciado hacia la central El Chorro.

Este canal era navegable y a mediación del Caminito del Rey pueden ver el embarcadero, actualmente en desuso pues esta canalización fue entubada para reducir averías y mantenimiento

Energía hidráulica Canal Caminito del Rey

Foto 8

Acueducto Caminito del Rey

En este punto, el el agua del canal atraviesa  el desfiladero de los Gaitanes, para acercarse al último tramo que desciende hasta la central hidroeléctrica de El Chorro

Este acueducto a más de 100 metros de altura, justo al lado de un puente colgante que se ha instalado, para que pasen los mas de 400000 turistas que recorren el Caminito del Rey cada año.

Foto 9

Energía hidráulica y el Caminito del Rey

El caminito del Rey se construyó como vía de acceso para la construcción y mantenimiento de los canales que transportan el agua de esta central hidroeléctrica fluyente, con más de 100 años de antigüedad y que aún sigue en funcionamiento.

 Un claro ejemplo del tiempo que se llevan utilizando algunas energías renovables con gran eficiencia.

Actualmente esta central hidroeléctrica sigue funcionando, aunque a lo largo de los años ha sufrido diferentes adaptaciones y se le han adaptado generadores mas eficientes

 En el año 2015 se inauguró El Caminito del Rey para visitarlos de forma turística y didáctica en la cual se pone en valor tanto los aspectos geológicos de la zona como la ingeniería realizada.

Actualmente es visitado por más de 400000 personas al año gracias a su reconstrucción como recurso turístico, la zona Triángulo Activo Caminito del Rey se está convirtiendo en un destino vacacional de interior.

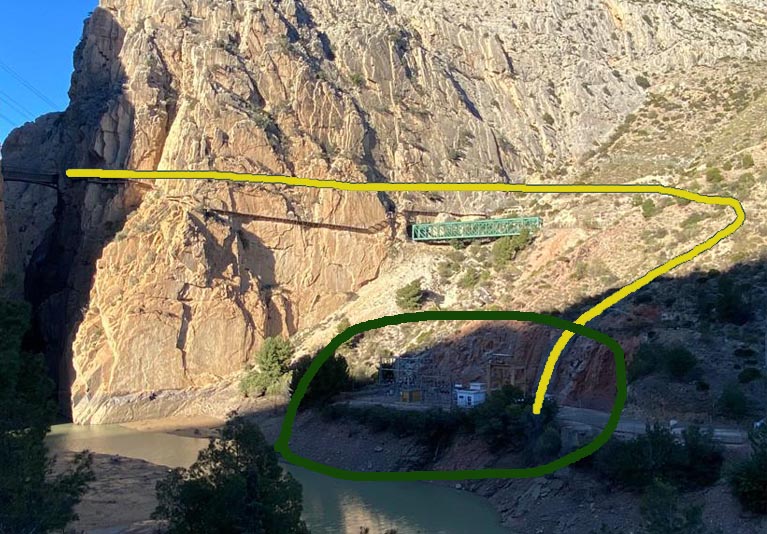

Tramo final descenso a central de energia eléctrica fluyente

 Este tramo une el acueducto del Caminito del Rey con la central hidroeléctrica fluyente. En este tramo, el agua discurre por tubos por dentro de la roca. La marca amarilla es el recorrido aproximado, que después de la curva final, aumenta la pendiente, para que el agua aumente de velocidad  y la energía cinética mueva las turbinas de esta central de energia eléctrica fluyente, de esta forma genera la electricidad.

Foto 10

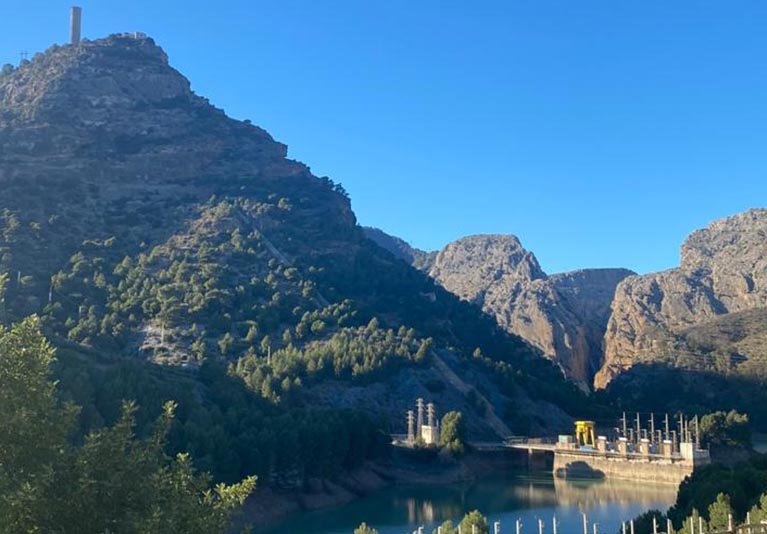

Presa El Chorro para abastecimiento salto Tajo de la Encantada

Esta presa fue creada principalmente, para el encauzamiento de agua del canal y como punto de almacenamiento, para la central eléctrica reversible que explicamos a a continuación.

Embalse-remanso-presa-el-chorro

Foto 11

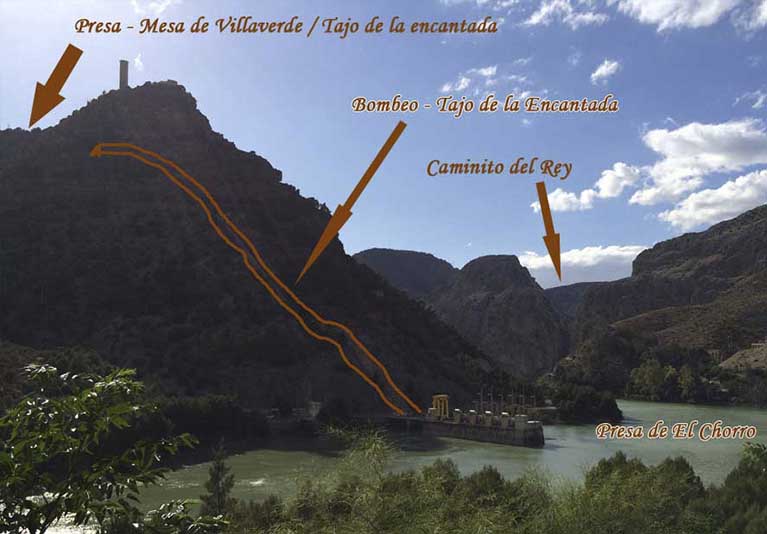

Central hidroeléctrica reversible El Chorro "Bombeo Tajo de la Encantada"

Central hidroeléctrica reversible el Chorro (Salto de la encantada)

El la imagen podemos ver una representación grafica de esta central hidroeléctrica reversible. En la parte baja se encuentra el embalse el Chorro y la central donde se encuentran las turbinas reversibles.

Semi enterrados, montaña arriba suben las tuberías que suministran el agua al lago superior, este se encuentra en la parte alta de la montaña. Cada vez que hay un excedente de energía, se ponen en funcionamiento las turbinas, las cuales trabajan en sentido ascendente para poder almacenar agua aprovechando la corriente.

El-Chorro-central-hidroelectrica-reversible

Foto 12

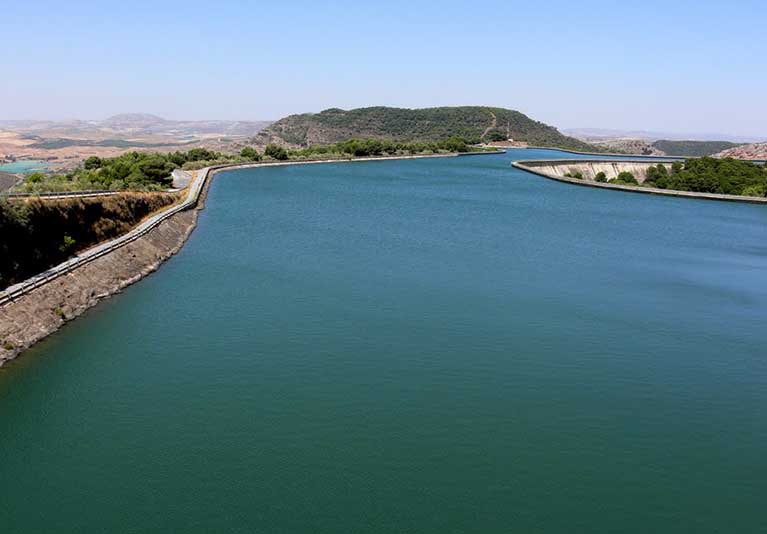

Embalse superior central hidroelectrica el Chorro "Mesa de Villaverde"

Resulta sorprendente, subir a la parte alta de una montaña y encontrarse con este impresionante lago. En este embalse se almacena el agua, con la cual cada vez que aumenta la demanda de energía eléctrica, se produce invirtiendo la función de las turbinas.

Las turbinas se encuentran en el lago inferior, para general la energía se abren las válvulas y se deja bajar el agua, de esta forma la energía cinética mueve las turbinas generan la electricidad que se vierte a la red

central hidroelectrica reversible el chorro

Foto 13

Preguntas frecuentes sobre energía hidráulica

Es la energía que obtenemos al transformar la energía cinética y potencial que tiene una masa de agua que esta elevada a la que hacemos controlar su caudal para generar energía eléctrica

No exactamente, aunque se suelen emplear indistintamente, mientras que la energía hidráulica se utiliza más para el aprovechamiento de la energía potencial y cinética para transformarla en energía mecánica, con molinos de agua, pero también se emplea como eléctrica, la hidroeléctrica solo se emplea para el aprovechamiento en energía eléctrica.

Si, aunque es menos frecuente que en el desarrollo y utilización de otras energías renovables. Hay menos empresas y aparatos.

Cada vez con menos protagonismo, frente al auge de la eólica o fotovoltaica, es la principal energía renovable. (Mas de 15% de la energía total producida en el mundo, casi el 70% del total de renovables a escala mundial).

Si, pero necesitas un área para almacenar el agua y poder reenviarla al punto de entrada a las turbinas.

Si, son dentro de las renovables la que mas impacto generan en el entorno alterando, la evolución normal del cauce de los ríos para siempre. Dependen en su instalación de un informe de impacto ambiental favorable, pero suele ser favorables porque, aunque alteran el entorno de forma irreversible, los beneficios en cuanto a prosperidad y ambiental, desde el punto de vista de emisiones es imbatible.

Si, lo que cada vez se intenta de reaprovechar el agua que ha pasado por la turbina con otros ingenios para volver a generar energía (presa fluyente, de bombeo, etc.).

Si no se incluyen los materiales de extracción durante su construcción, ninguno.

Las primera son las mas conocidas donde al pasar el agua presa abajo mueve unas turbinas y vuelve al rio. En el caso de las fluyentes, se toma agua de un rio mediante una canalización pasa por turbinas rio abajo y se devuelve el agua curso abajo, sin necesidad de cortar el rio(presa). Es un modelo de menor impacto.

Son centrales que poseen dos embalses uno más alto que el otro. Durante las horas valle en la electricidad(noche), se bombea agua hacia el embalse superior y en horas pico se desciende el agua. En el tubo de subida y bajada existen turbinas que generan electricidad en uno u otro sentido, son turbinas reversibles.

Este tipo de instalaciones son útiles en áreas donde el agua es un bien escaso.
